ER-X路由器MAC下TTL线刷教程

Posted on Edited on

最新心血来潮，想把弱电箱的 er-x 路由器刷成 OpenWrt 系统，折腾了一下线刷，记录一下过程。

mac 跟 windows 都试过，还是 mac 方便，而且现在使用的还是黑苹果

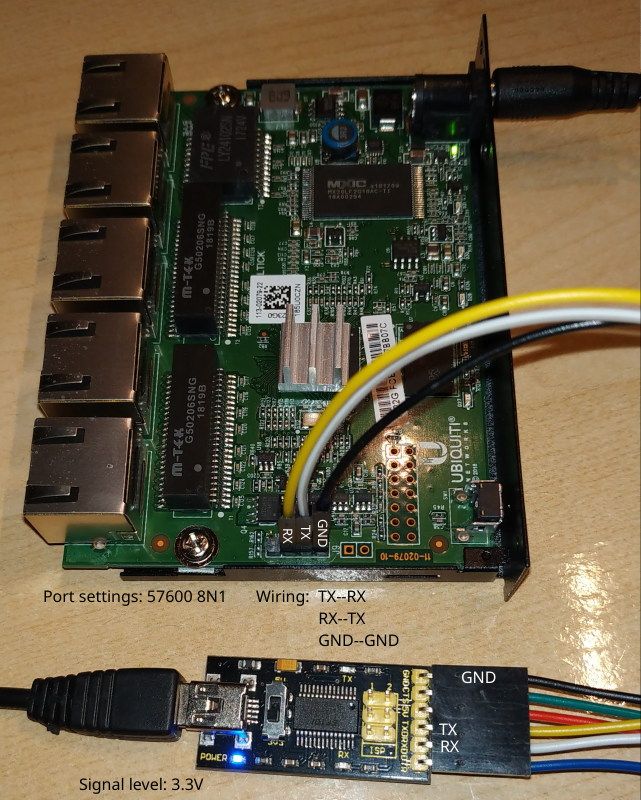

连接 TTL 串口


检查驱动

命令行执行：

ls /dev/tty.usb*

如果能看到 /dev/tty.usbserial-*** 说明驱动已经 OK 了，否则根据对应的芯片下载驱动

启动TFTP服务

添加权限：

sudo chmod -R 777 /private/tftpboot

启动服务（每次启动服务两条命令都需要执行）：

sudo launchctl load -F /System/Library/LaunchDaemons/tftp.plist
sudo launchctl start com.apple.tftpd

然后将要刷的固件拷贝到 /private/tftpboot 目录即可

安装 minicom

测试过几个其它工具，只有这个最靠谱，因为 erx 变砖了，重置的时候需要热插拔，其它工具断开就直接终止程序了，minicom 可以拔了再插上的时候可以自动连上输出 log

命令行执行：

brew install minicom

启动 minicom:

minicom -s

配置信息：


+-----[configuration]------+
| Filenames and paths      |
| File transfer protocols  |
| Serial port setup        |  //选择这个
| Modem and dialing        |
| Screen and keyboard      |
| Save setup as dfl        |
| Save setup as..          |
| Exit                     |
| Exit from Minicom        |
+--------------------------+

配置好Serial Device 、Bps/Par/Bits

+-----------------------------------------------------------------------+
| A -    Serial Device      : /dev/tty.usbserial-14940         |                  |
| B - Lockfile Location     : /usr/local/Cellar/minicom/2.8/var         |
| C -   Callin Program      : reen and keyboard      |                  |
| D -  Callout Program      :                                           |
| E -    Bps/Par/Bits       : 57600 8N1                                  |
| F - Hardware Flow Control : Yes                                       |
| G - Software Flow Control : No                                        |
| H -     RS485 Enable      : No                                        |
| I -   RS485 Rts On Send   : No                                        |
| J -  RS485 Rts After Send : No                                        |
| K -  RS485 Rx During Tx   : No                                        |
| L -  RS485 Terminate Bus  : No                                        |
| M - RS485 Delay Rts Before: odem and dialing        |                 |
| N - RS485 Delay Rts After : 0                                         |
|                                                                       |
|    Change which setting?                                              |
+-----------------------------------------------------------------------+

接着 选择 exit 就回到 log 输出界面了，随便敲一下 enter 键

刷固件

接下来刷固件有两种方式：

方式一

如果插上路由器电源的同时，按住键盘的 1 (注意是按住，国内很多教程写的狂点，效果是一样的)

可以打断路由器启动，显示以下 log:

Please choose the operation:
   1: Load system code to SDRAM via TFTP.
   2: Load system code then write to Flash via TFTP.
   3: Boot system code via Flash (default).
   4: Entr boot command line interface.
   7: Load Boot Loader code then write to Flash via Serial.
   9: Load Boot Loader code then write to Flash via TFTP.
default: 3

按 1 选择 Load system code to SDRAM via TFTP ，填好信息就可以开始刷了

方式二

如果方式一进不了刷机模式，那么可以按如下操作：

  1. 断开 er-x 的电源
  2. 断开 ttl 的usb 端
  3. 按住路由器 reset 的同时，插上电源，保持 reset 一直按住
  4. 路由器的灯会挨个依次亮两遍，然后全部亮两遍，这时候松手
  5. 路由器会进入 TFTP 恢复模式，如下图（间隔一个灯闪烁）：


  1. 连上 ttl 线，等 log 跑完，会出现 waiting for connect... 的字样

  2. mac 命令行切到 /private/tftpboot ,输入：

    tftp
    tftp> connect 192.168.1.20
    tftp> binary
    tftp> put <image-name>.img.signed

    注意上面这个 192.168.1.20 是路由器的 ip ，此时电脑连着路由器的 eth0 接口

  3. 路由器会开始刷机，终端会实时显示 log ，等刷完就可以了
